Úvod
Vo svete fluidnej sily často všetku pozornosť upútajú ťažké stroje. Obrovské hydraulické valce, burácajúce čerpadlá a masívne smerové regulačné ventily dominujú krajine na staveniskách, výrobných závodoch a poľnohospodárskych poliach. Avšak skutočnými neospevovanými hrdinami týchto vysokotlakových-systémov sú najmenšie komponenty, ktoré ich držia pohromade. Bez správnych konektorov sa nesmierna energia generovaná hydraulickými čerpadlami stáva zbytočnou, alebo ešte horšie, neuveriteľne nebezpečnou.
Výber správnych hydraulických armatúr je jedným z najdôležitejších rozhodnutí, ktoré môže technik, inžinier alebo vlastník zariadenia urobiť. Jediný nezhodný závit alebo podhodnotený materiál môže spôsobiť katastrofickú poruchu, ktorá vedie k drahej strate tekutín, kontaminácii životného prostredia, vážnemu poškodeniu zariadenia a vysokému riziku zranenia operátora. Pretože trh je zaplavený desiatkami rôznych štandardov závitov, veľkostí a metód tesnenia, nájdenie presnej zhody môže byť pre začiatočníkov zdrvujúce.
Táto komplexná príručka je navrhnutá tak, aby demystifikovala proces výberu. Rozobratím základných princípov mechaniky tekutín, identifikácie závitov a materiálovej vedy vám tento článok poskytne základné znalosti potrebné na to, aby ste si s istotou a bezpečne vybrali tie správne komponenty pre váš systém.
Pochopenie základov: Čo sú hydraulické armatúry a prečo sú dôležité?
Najjednoduchšie je hydraulická armatúra komponent, ktorý sa používa na pripojenie hydraulickej hadice, potrubia alebo rúrky k čerpadlu, ventilu, valcu alebo inému komponentu na pohon tekutiny. Primárny cieľ každej armatúry je dvojaký: musí obsahovať vysokotlakovú- kvapalinu v systéme bez úniku a musí poskytovať bezpečné štrukturálne spojenie, ktoré odoláva mechanickým silám vznikajúcim počas prevádzky.
Keď armatúra nesplní tieto povinnosti, následky sú len zriedka malé. Hydraulické systémy bežne pracujú pri tlakoch v rozmedzí od 1 000 do viac ako 10 000 libier na štvorcový palec (psi). Pri týchto tlakoch môže netesnosť uvoľniť vysoko atomizovanú hmlu horľavého hydraulického oleja, čo vytvára vážne nebezpečenstvo požiaru. Uvoľnená armatúra môže navyše úplne vybuchnúť, čo spôsobí prudké bičovanie hadíc a bez varovania pád bremena.
Aby ste sa vyhli týmto scenárom, pomôže vám pochopiť, že armatúra je zriedkavo iba jeden kus kovu. Štandardná zostava zvyčajne zahŕňa telo armatúry, ktoré obsahuje primárne závity a tesniace plochy; matica, ktorá poskytuje mechanickú silu potrebnú na stlačenie tesnenia; a niekedy objímku alebo objímku, ktorá sa zahryzne do hadičky alebo ju uchopí, aby sa zabezpečilo trvalé držanie. Rozpoznanie toho, ako tieto časti interagujú, je vaším prvým krokom k zvládnutiu návrhu kvapalinového systému.
Krok 1: Identifikácia štyroch základných kritérií výberu (metóda STAMP)
Keď profesionáli pristupujú k hydraulickému systému, aby vybrali alebo vymenili komponenty, spoliehajú sa na časom{0}}overenú skratku známu ako metóda STAMP. Zatiaľ čo STAMP tradične znamená veľkosť, teplotu, aplikáciu, materiál a tlak, pozrieme sa na prvé štyri kategórie, aby sme stanovili našu základnú základnú líniu.
Veľkosť
Veľkosť je doslovné obmedzenie, ktorému budete čeliť. Príliš malá armatúra obmedzí prietok tekutiny, čo spôsobí masívne zvýšenie rýchlosti tekutiny, trenie a tvorbu tepla. Toto nahromadenie tepla degraduje hydraulický olej a ničí vnútorné tesnenia. Naopak, príliš veľká armatúra vytvára náhly pokles tlaku a nemusí vyhovovať fyzickým obmedzeniam usporiadania strojového zariadenia. Musíte zmerať vnútorný priemer (ID) hadice alebo trubice, aby ste zaistili správnu prietokovú kapacitu, a vonkajší priemer (OD) závitov, aby ste zabezpečili správne fyzické spojenie.
Teplota
Hydraulické systémy vytvárajú obrovské množstvo vnútorného tepla, ale sú tiež vystavené vonkajším podmienkam prostredia. Pri výbere hydraulických armatúr musíte zvážiť dva samostatné teplotné profily: teplotu média (kvapalina tečúca vo vnútri) a teplotu okolia (vonkajší vzduch). Extrémny chlad môže spôsobiť, že kovové armatúry skrehnú a elastomérne O-krúžky prasknú. Extrémne teplo môže spôsobiť roztiahnutie kovu, znížiť efektívny krútiaci moment spoja a spôsobiť roztavenie alebo stvrdnutie O-krúžkov.
Aplikácia
Kde bude táto armatúra tráviť svoju prevádzkovú životnosť? Hydraulický systém namontovaný na pobrežnej ropnej plošine je neustále vystavený slanej vode a korozívnej vlhkosti, čo si vyžaduje prvotriednu-nehrdzavejúcu oceľ. Systém zabudovaný do továrenského stroja na vstrekovanie plastov môže byť vystavený menšiemu korozívnemu namáhaniu, ale každý týždeň musí čeliť miliónom{2}}vibračných cyklov s vysokou frekvenciou. Vibrácie môžu spôsobiť, že závitové spoje sa postupom času pomaly vysúvajú, takže sú vhodnejšie špecifické typy uzamykania alebo mechanického tesnenia.
Materiál
Materiál armatúry musí byť chemicky kompatibilný s použitou hydraulickou kvapalinou a vonkajším prostredím. Tri najbežnejšie materiály sú:
Uhlíková oceľ: Vysoko odolná a pevná, vďaka čomu je priemyselným štandardom pre väčšinu priemyselných a mobilných aplikácií, kde extrémna korózia nie je problémom.
Nehrdzavejúca oceľ: Výnimočná odolnosť voči hrdzi a chemickému napadnutiu, ideálna pre námorné, chemické spracovanie a výrobu potravín.
Mosadz: Vo všeobecnosti vyhradená pre systémy s nižším{0}}tlakom alebo špecializované aplikácie, kde je potrebná odolnosť proti iskreniu alebo špecifické metalurgické vlastnosti.
Krok 2: Dešifrovanie typov závitov a metód tesnenia
Keď poznáte svoje základné systémové požiadavky, začína sa najnáročnejší technický krok: identifikácia konkrétneho typu závitu a spôsobu, akým vytvára tekutinu-tesné tesnenie. Závity vo všeobecnosti spadajú do dvoch širokých kategórií: kužeľové závity a paralelné (priame) závity.
Kužeľové závity
Kužeľové závity sú navrhnuté tak, aby utesňovali klinovaním vonkajších a vnútorných závitov dohromady pri ich uťahovaní. Najbežnejšou variáciou v Severnej Amerike je norma National Pipe Tapered (NPT alebo NPTF). Keď zmeníte tvarovku NPT na port, priemer závitu sa zväčší a vytvorí sa tesnenie kov -na-kov.
Zatiaľ čo armatúry NPT sú lacné a široko dostupné, majú značné nevýhody pre vysokotlakovú-hydrauliku. Pretože sa pri utesňovaní spoliehajú na deformáciu závitu, sú časom veľmi náchylné na slzenie a po utiahnutí ich nemožno nastaviť na orientáciu bez toho, aby sa ohrozilo tesnenie. Zvyčajne tiež vyžadujú tesniaci prostriedok na závity, ako je teflónová páska alebo tekutý roztok na potrubia, ktorý sa môže uvoľniť a kontaminovať hydraulický systém.
Paralelné vlákna a 37-stupňové odlesky
Paralelné závity netesnia na samotných závitoch. Namiesto toho priame závity fungujú čisto ako mechanický upevňovací mechanizmus na pritiahnutie dvoch odlišných tesniacich plôch k sebe.
Skvelým príkladom je 37-stupňová montáž svetlíc Spoločnej priemyselnej rady (JIC). Mužské kovanie JIC má 37--stupňový kužeľ, zatiaľ čo ženské kovanie má zodpovedajúce 37--stupňové sedadlo. Po utiahnutí matice sa kužeľ a sedlo stlačia k sebe obrovskou silou, čím sa vytvorí vysoko spoľahlivé tesnenie kov na kov. Armatúry JIC sú vynikajúce pre vysokotlakové systémy, možno ich niekoľkokrát odpojiť a znova pripojiť bez opotrebovania a nevyžadujú žiadne tesnenie závitov.
O-Ring Face Seals (ORFS)
Keďže tlak v hydraulickom systéme v priebehu desaťročí neustále stúpal, priemysel sa výrazne posunul smerom k technológii O-Ring Face Seal (ORFS). Samec ORFS má rovný závit s elastomérnym O-krúžkom vloženým do obrobenej drážky na plochej strane konektora. Zásuvka má plochý spojovací povrch.
Keď je zostava utiahnutá, O-krúžok je pritlačený naplocho k ženskej ploche. Tento dizajn ponúka absolútne najlepšiu ochranu pred únikom dostupnú v modernom fluidnom pohone. Znáša vysoké úrovne systémových vibrácií, pozoruhodne dobre odoláva tlakovým špičkám a eliminuje riziko nadmerného-utiahnutia a rozdelenia komponentu.
Medzinárodné štandardy: BSP a metrické

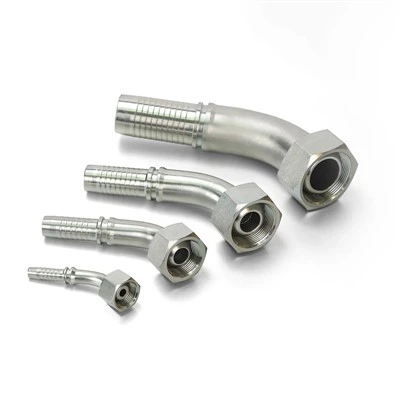

Ak pracujete na zariadeniach vyrobených v Európe alebo Ázii, stretnete sa s normami British Standard Pipe (BSP) alebo metrickými normami DIN. BSP prichádza v dvoch formách: BSPT (kónický) a BSPP (paralelný). Metrické tvarovky často vyzerajú identicky s americkými tvarovkami JIC alebo ORFS voľným okom, ale využívajú skôr metrické stúpania závitov (merané v milimetroch na závit) než závity na palec. Jediným spoľahlivým spôsobom, ako ich rozlíšiť, je použitie mierky závitu a posuvného meradla. Nikdy sa nepokúšajte vtlačiť americké vlákno do metrického portu; okamžite to zničí vlákna oboch komponentov.
Krok 3: Hodnotenie hodnotenia tlaku a bezpečnostných rozpätí
S identifikovanými rozmermi a typmi závitov si musíte overiť, či vami zvolené hydraulické armatúry dokážu zvládnuť intenzívne prevádzkové tlaky vášho systému. Každý renomovaný výrobca hodnotí svoje armatúry špecifickým maximálnym pracovným tlakom.
Pre začiatočníka je kľúčové pochopiť rozdiel medzi pracovným tlakom a tlakom pri roztrhnutí. Pracovný tlak je maximálna sila, ktorú môže armatúra bezpečne odolať počas každodennej nepretržitej prevádzky. Deštrukčný tlak je bod, pri ktorom sa tvarovka pri laboratórnom testovaní fyzicky roztrhne. V hydraulickom priemysle je štandardná bezpečnostná rezerva pomer 4:1. To znamená, že armatúra dimenzovaná na pracovný tlak 3 000 psi vo všeobecnosti nepraskne, kým nedosiahne 12 000 psi.
Ak je však vaša aplikácia dynamická, nikdy nesmiete navrhnúť systém tak, aby bežal až po hranicu menovitého pracovného tlaku. Keď sa v reálnych{1}}prevádzkach náhle zatvorí ovládací ventil, hydraulickou kvapalinou prejde tlaková vlna. Tieto tlakové špičky môžu ľahko zdvojnásobiť alebo strojnásobiť menovitý tlak systému na zlomok sekundy. Ak sú vaše armatúry podhodnotené, tieto neustále mikro-hroty spôsobia časom zlyhanie pri únave.
Okrem toho vždy pamätajte na pravidlo najslabšieho článku: hydraulická zostava je len taká silná, ako silný je jej komponent s najnižším{0}}hodnotením. Ak pripojíte hadicu dimenzovanú na 5 000 psi k armatúre dimenzovanej na 2 500 psi, celá kapacita vášho systému je obmedzená na 2 500 psi.
Nakoniec sa snažte vyhnúť miešaniu značiek v rámci jednej spojovacej zostavy vždy, keď je to možné. Zatiaľ čo samčie kovanie JIC od jednej značky by sa teoreticky malo dokonale zhodovať so samičou armatúrou JIC inej značky, menšie odchýlky vo výrobných toleranciách môžu vytvárať mikro-medzery. Držanie sa jedného renomovaného výrobcu pre vaše hadice, armatúry a adaptéry zaisťuje najvyššiu úroveň kompatibility komponentov a integrity systému.
Najlepšie postupy pre inštaláciu a údržbu
Dokonca aj najdrahšia, dokonale zladená hydraulická armatúra zlyhá, ak je nainštalovaná nesprávne. Najčastejšou chybou, ktorú robia začiatočníci, je nadmerné-točenie. V mechanickej práci pretrváva mýtus, že „tesnejšie je vždy lepšie“. V hydraulike môže nadmerné-utiahnutie ľahko prasknúť rozšírené sedlo, stiahnuť závity alebo zdeformovať drážku O-krúžku, čím sa vytvorí trvalá cesta úniku.
Aby ste tomu zabránili, použite metódu Flats From Finger Tight (FFFT), keď momentový kľúč nie je k dispozícii. Pri tejto metóde uťahujete maticu rukou, kým sa pevne nedotkne tesniacej plochy, vyznačte značku cez maticu a telo armatúry a potom použite kľúč na otočenie matice o konkrétny počet šesťhranných plôch podľa odporúčaní výrobcu.
Pravidelné kontroly údržby sú tiež nevyhnutné pre udržanie hladkého chodu hydraulického systému. Hľadajte známky plaču, čo je pomalé, vlhké nahromadenie oleja okolo spoja, ktorý ešte nezačal aktívne kvapkať. Plač je skorým varovným signálom, že tesnenie začína zlyhávať.
Ak musíte vymeniť armatúru, vždy dodržiavajte prísny bezpečnostný protokol. Vypnite hnací stroj (elektromotor alebo motor), aktivujte riadiace ventily tam a späť, aby ste uvoľnili akýkoľvek zachytený tlak v potrubiach, a overte, či sú všetky zvýšené mechanické zaťaženia mechanicky zablokované alebo spustené na zem. Pokus o uvoľnenie hydraulickej armatúry, keď je systém pod tlakom, je neuveriteľne nebezpečný a môže viesť k okamžitému poraneniu vstreknutím tekutiny, ktoré si vyžaduje okamžitú lekársku pomoc.
Záver
Navigácia v obrovskom ekosystéme komponentov tekutej energie sa môže spočiatku zdať ako učenie sa cudzieho jazyka. Avšak tým, že sa opiera o štruktúrované rámy, ako je metóda STAMP a venujeme čas presnému meraniu rozmerov, identifikácii geometrie závitov a rešpektovaniu tlakových hodnôt, môže každý zvládnuť výber hydraulických armatúr.
Výber správnej armatúry nie je len otázkou opätovného uvedenia stroja do prevádzky; je to priama investícia do efektívnosti vášho zariadenia, ochrany okolitého prostredia a bezpečnosti každého, kto pracuje v blízkosti. Zaobchádzajte s každým spojom s presnosťou, ktorú si zaslúži, investujte do kvalitných nástrojov, ako sú posuvné meradlá a meradlá stúpania závitov, a v prípade pochybností si vždy pozrite hárky so špecifikáciami výrobcu. S týmito postupmi zostanú vaše hydraulické systémy-bez úniku, výkonné a spoľahlivé po celé roky.
